| シリーズ名 | SFガード |
| 副題 | 多孔質素材防汚改質コーティング材 |
概要
「ＳＦガード」はフッ素変性シランを主成分とする水性1液型コーティング材料です。タイルや石材、セメント系下地等の多孔質素材に塗布することで、基材表面に耐久性の高い撥水性・防汚性を付与します。
特にカビ等の生物汚染が著しいコンクリートブロック製品、基礎コンクリート廻りや外壁タイル及びモルタル目地の美観維持として、簡単な施工で高い効果を発揮します。

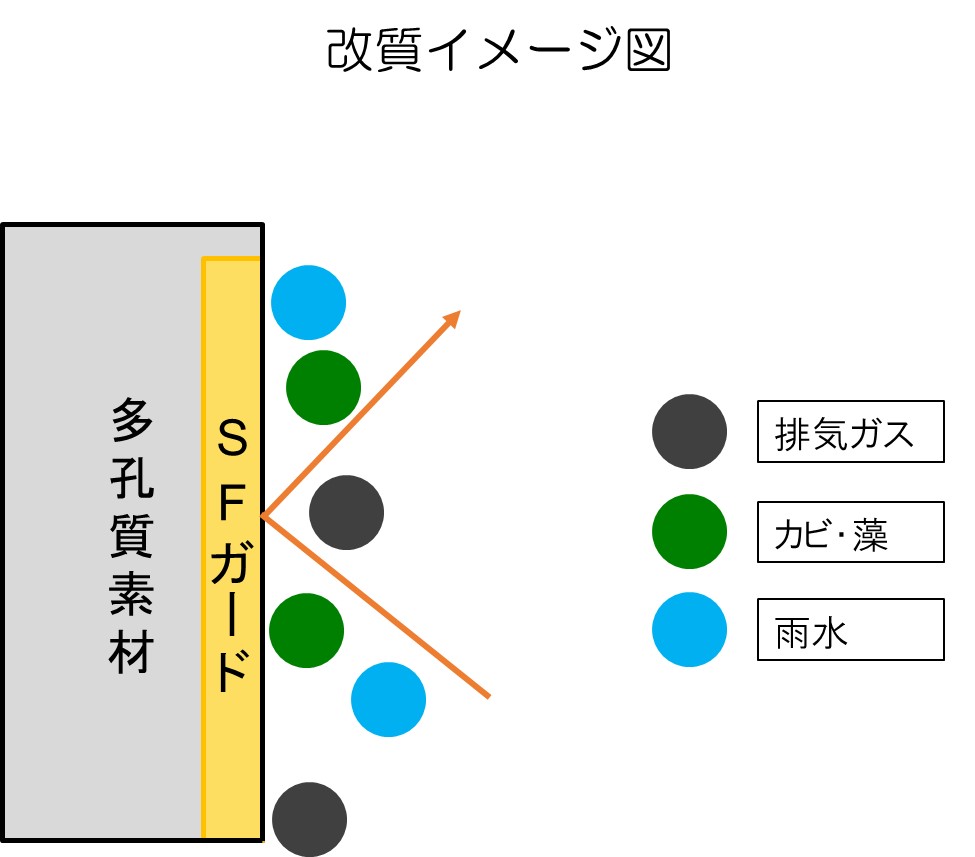

特徴
①質感そのまま
施工後の外観は施工前の外観と大きな変化はありません。（濡色にならない）
②防汚性
多孔質素材表面に耐久性の高い撥水層を形成します。
③表面改質
微生物による汚染に対しても有効です。長期に渡り防汚性を維持します。
④水蒸気透過性
基材内部の水分による膨れや剥がれの心配が一切ありません。
⑤施工性
ローラーや刷毛、低圧スプレーガン等で簡単に塗布できます。
⑥安全性
VOCフリーの水性1液型コーティング材料です。
用途
・外構コンクリートブロック製品の防汚
・基礎コンクリートの撥水仕上げ
・タイル及びモルタル目地の防汚
・漆喰の生物汚染防止
・ポリマーセメントモルタル仕上げなど
◆無機多孔質素材
・コンクリート、モルタル、スレート・タイル(磁器質、陶器質、石器質）・石材（御影石、砂岩など）・レンガ など
＊吸水性が高い素材程、効果は高くなります。
性能

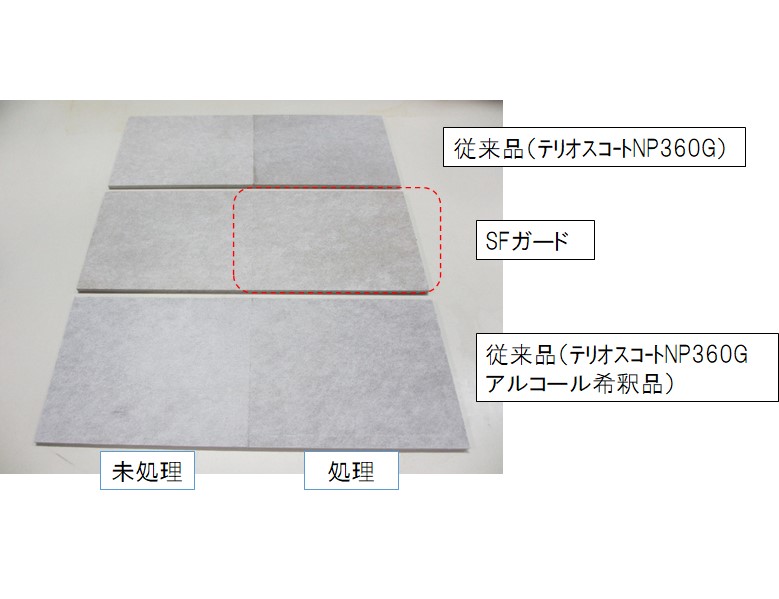

①塗布後の外観変化
■下地素材：スレート板
■試験内容：標準塗布24時間後の外観観察
■試験結果：従来品と比べ、未処理部との大きな差は認められず、ＳＦガード処理品が塗布前同様の質感を維持することを確認しました。

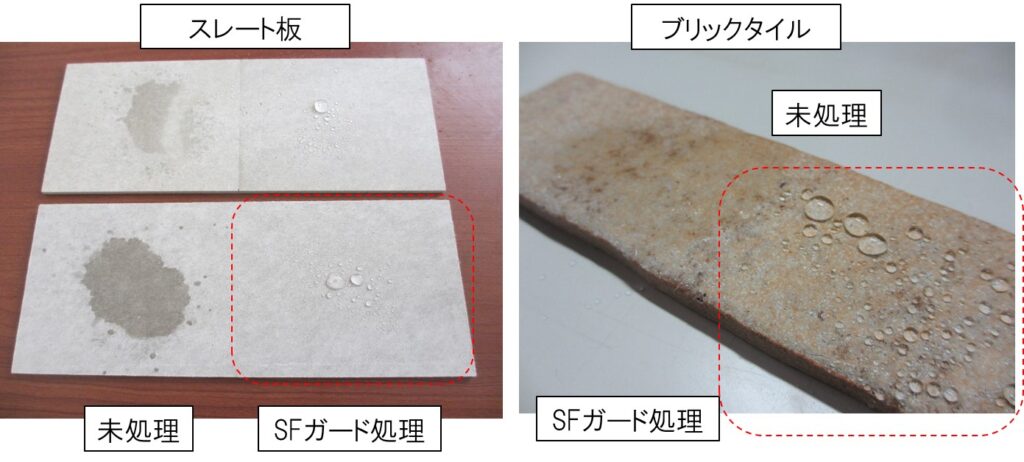

②初期撥水性能
■下地素材：スレート板及びブリックタイル
■試験内容：標準塗布24時間後の水掛けテスト
■試験結果：未処理品は撥水せず強い濡れ色を示すのに対し、ＳＦガード処理品は高い撥水性能を確認しました。

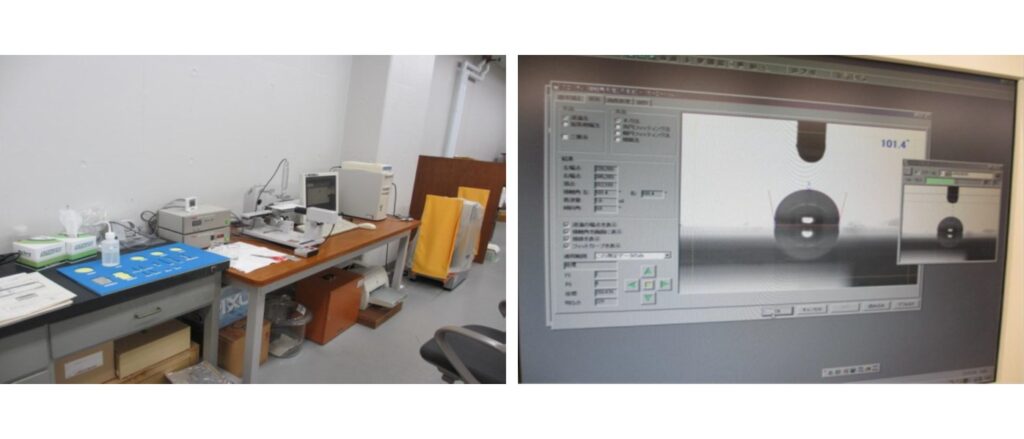

③接触角測定
■下地素材：スレート板
■試験内容：試験片に水を滴下し、接触角を測定。（埼玉県産業技術総合センターにて実施。試験装置：接触角計（協和界面科学社製）、 水：蒸留水、測定数：10点/枚、液量：300(sec)）
■試験結果：ＳＦガード処理の水接触角は平均85.6°であり、高い撥水性能を確認しました。

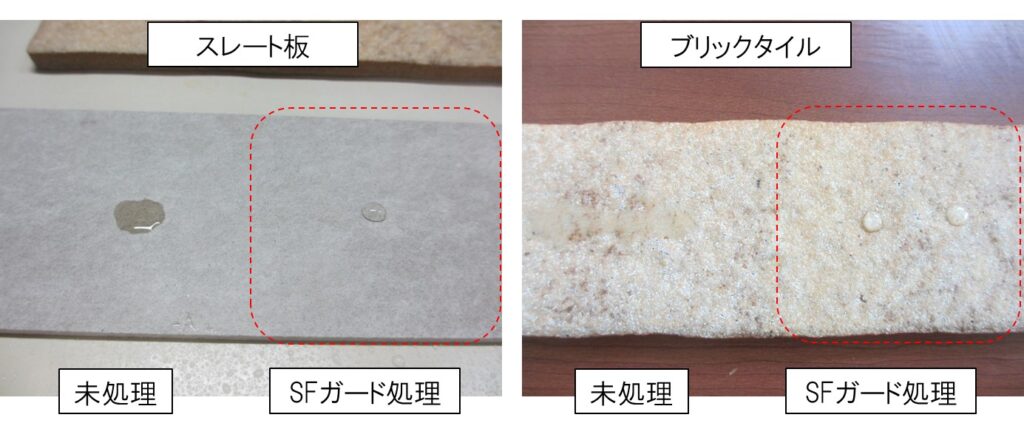

④撥油性
■下地素材：スレート板及びブリックタイル
■試験内容：標準塗布24時間後の撥油性テスト（AZミシンオイル滴下） ■試験結果：未処理品は素早くミシンオイルが浸透・拡散するのに対し、ＳＦガード処理品は水同様、油も弾くことを確認しました。⑤下地素材：磁器質タイル及びモルタル目地

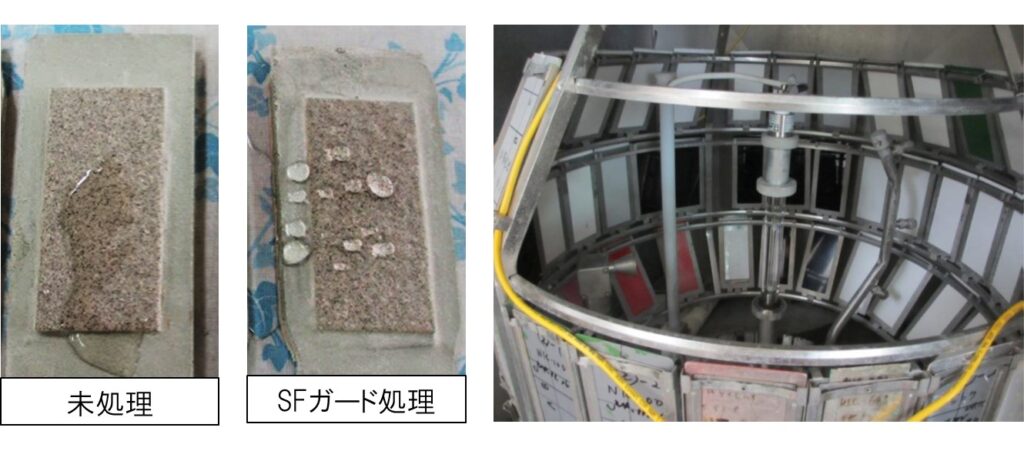

⑤促進耐候性試験
■試験内容：下記促進耐候性試験後の外観観察及び水掛けテストの実施。（試験機器：ｱﾄﾗｽｳｪｻﾞｰﾒｰﾀｰCi4000（東洋精機社） ﾗﾝﾌﾟ：ｷｾﾉﾝ 槽内温度：38℃ 槽内湿度：50％ 試験時間：2000時間）
■試験結果：ＳＦガードの撥水効果の持続を確認しました。
